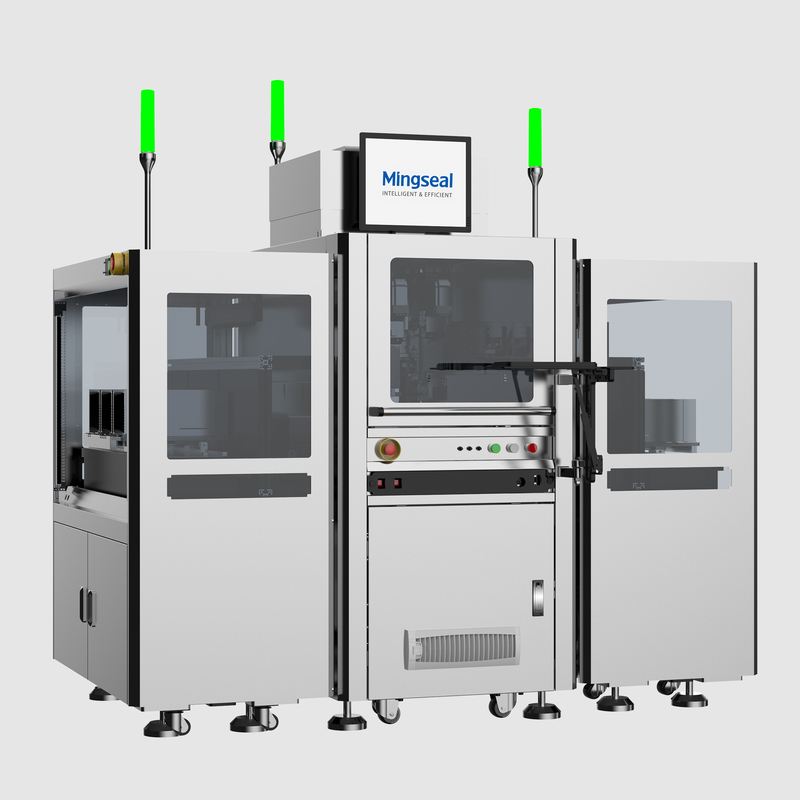

GS600DD 완전 자동 배급 기계
덤 & 필
GS600DD 완전 자동 분배 기계는 FCBGA의 덤 & 필 프로세스 요구 사항 등을 기반으로 개발 된 높은 안정성 및 고 정밀도 분배 장비입니다.이 장비는 반도체 산업의 요구를 충족시킵니다., 자동 로딩 & 배하 시스템으로 장착되어 있으며 매거진 로딩 & 배하, 덤 접착제 제팅 및 하부 채용 접착제 제팅의 기능을 자동으로 실현 할 수 있습니다.국제 반도체 통신 프로토콜과 호환됩니다., 그리고 정보 관리 요구 사항과 무인 관리 추세에 부합합니다.
시스템 구성
GS600DD 완전 자동 분배 기계 × 1 매거진 자동 로딩 & 릴딩 기계 × 1
작업 흐름
매거진 로딩 - 덤 접착제 제트 - 미세 채식 접착제 제트 - 매거진 풀링
특징 과 이점
기술 사양
| 모델 GS600DD | ||
| 시스템 구성 | GS600DD * 1,매거진 자동 로딩 & 풀기 기계 * 1 | |
| 응용 분야 | FCBGA, 와이어 결합 캡슐화 | |
| 청결 수준 | 작업 부위의 청결성 | 클래스 100 (클래스 1000 워크샵) 클래스 10 (클래스 100 워크샵) |
| 전송 시스템 | 크기 | 770×1650×2100mm |
| 전송 시스템 | X/Y:선형 모터 Z:서보 모터 및 스크루 모듈 | |
| 반복성 (3시그마) | X/Y: ±5 μm Z: ±10 μm | |
| 위치 정확성 (3시그마) | X/Y: ±10 μm Z: ±25 μm | |
| 최대 이동 속도 | X/Y:1300mm/s Z: 500mm/s | |
| 최대 가속 속도 | X/Y:1.3g Z:0.5g | |
| 분배 범위 | 355mm × 595mm | |
| 격자 해상도 | 1 μm | |
| 시각적 반복 일치 정확도 | 5μm | |
| 접착제 단점 위치 정확성 | ≤±30 μm | |
| Z축 높이의 캘리브레이션 및 보상 방법 | 레이저 센서 | |
| 레이저 센서 정확성 | ± 1 μm | |
| Z축 스펙 | 비동기 듀얼 헤드 | |
| 적용 가능한 주사기 종류 | 5cc, 10cc, 30cc, 50cc, 70cc | |
| 접착제 무게 정확도 | 10mg±3%, 5mg±5% | |
| 무게 모듈 정확성 | 220g/0.1mg | |
| 비전 모듈 | 픽셀 | 500W (2048×2448dpi) |
| 렌즈 | 0.2X 원격 렌즈 | |
| 카메라 뷰 | 35×35mm | |
| 단일 픽셀 정확도 | 17um | |
| 접착제 너비 탐지 | ≥ 170um | |
| AOI FRR (부정한 판단률) | < 2.5% | |
| AOI FAR (실종 탐지율) | 0 | |
| 시각적 위치 측정 방법 | 상표/제품 외관 특징 | |
| 주 밸브에 대한 2차 밸브의 각도 교정 능력 | 0-180° (7 × 7mm) | |
| 0-3° (110×110mm) | ||
| 촬영 방법 | 포지셔닝 샷/플라이 샷 | |
| 시설 | 환경 온도와 습도 | 25°C±5°C, 30 ~ 70% |
| 발자국 W × D × H | 770×1650×2100mm (부하 및 부하 포함) | |
